Кольцо овальное с доп. кольцами
Кольцо овальное с дополнительными кольцами имеет 4-х кратный запас прочности на разрыв (8 класс прочности). Применяется при изготовлении многоветвевых цепных стропов в качестве верхнего концевого элемента. Использование комплектующих 8-го класса прочности производства TOR industries позволяет снизить вес цепного стропа при сохранении нормативных параметров надежности.

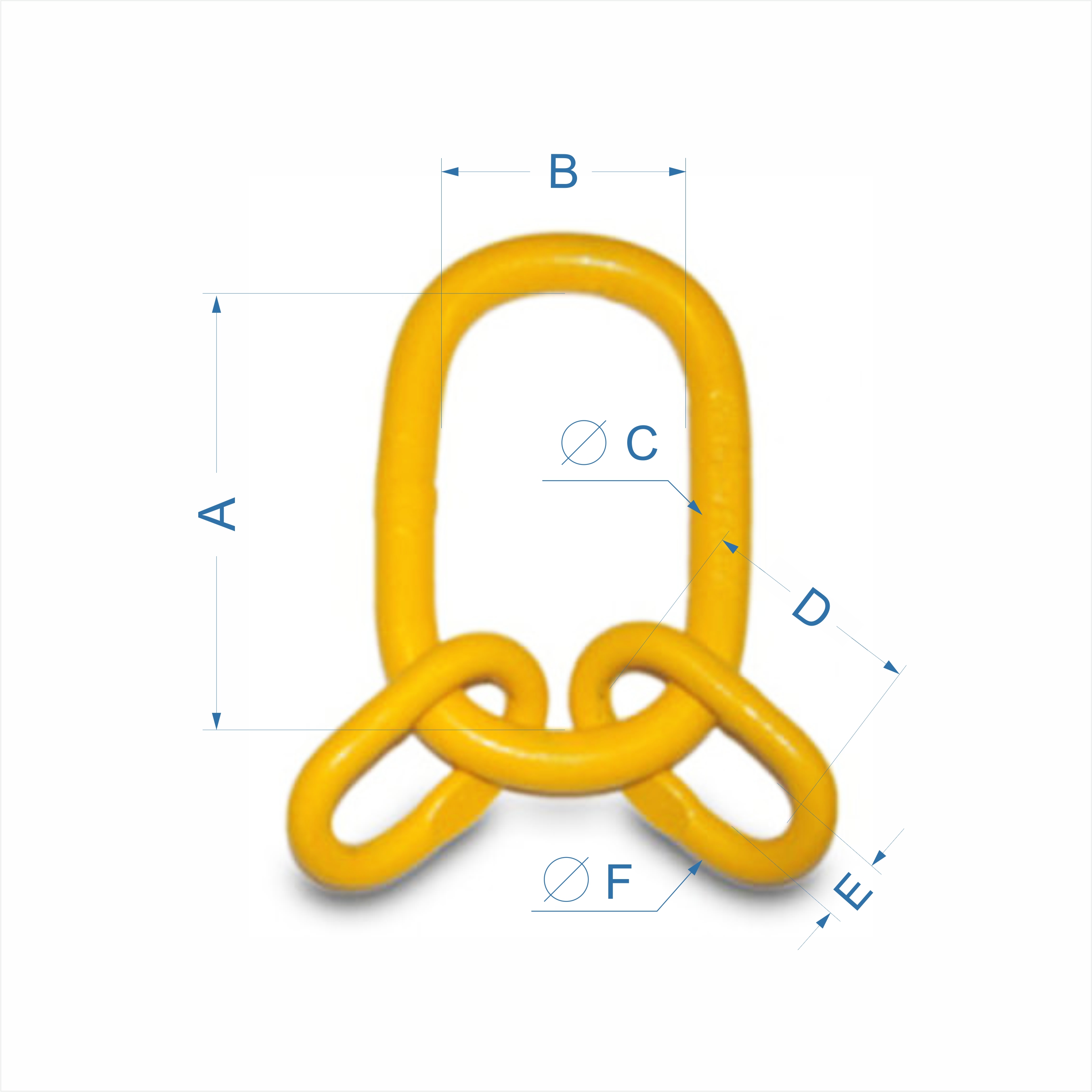

| Г/п, т | Разрывное усилие, т | Цепь, мм | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | Вес, кг |
| 2,36 | 9,4 | 6 | 135,0 | 75,0 | 18,0 | 54,0 | 25,0 | 13,0 | 1,18 |
| 3,15 | 12,6 | 7 | 135,0 | 75,0 | 18,0 | 60,0 | 38,0 | 13,0 | 1,24 |
| 4,25 | 17,0 | 8 | 160,0 | 90,0 | 22,0 | 70,0 | 34,0 | 16,0 | 2,20 |
| 6,7 | 26,8 | 10 | 180,0 | 100,0 | 26,0 | 85,0 | 40,0 | 18,0 | 3,40 |
| 11,2 | 44,8 | 13 | 200,0 | 110,0 | 32,0 | 115,0 | 50,0 | 22,0 | 5,10 |
| 17,0 | 68,0 | 16 | 260,0 | 140,0 | 36,0 | 140,0 | 65,0 | 26,0 | 9,98 |
| 21,2 | 84,8 | 18 | 340,0 | 180,0 | 45,0 | 180,0 | 100,0 | 32,0 | 18,90 |
| 26,5 | 106,0 | 20 | 350,0 | 190,0 | 50,0 | 180,0 | 100,0 | 32,0 | 22,60 |
| 31,5 | 126,0 | 22 | 350,0 | 190,0 | 50,0 | 180,0 | 100,0 | 36,0 | 25,20 |
| 45,0 | 180,0 | 26 | 400,0 | 200,0 | 56,0 | 200,0 | 110,0 | 40,0 | 34,26 |
| 50,0 | 200,0 | 28 | 430,0 | 220,0 | 63,0 | 200,0 | 110,0 | 45,0 | 47,11 |
| 63,0 | 252,0 | 32 | 460,0 | 250,0 | 72,0 | 200,0 | 110,0 | 50,0 | 66,46 |
