Svorky takelážní tvaru omega

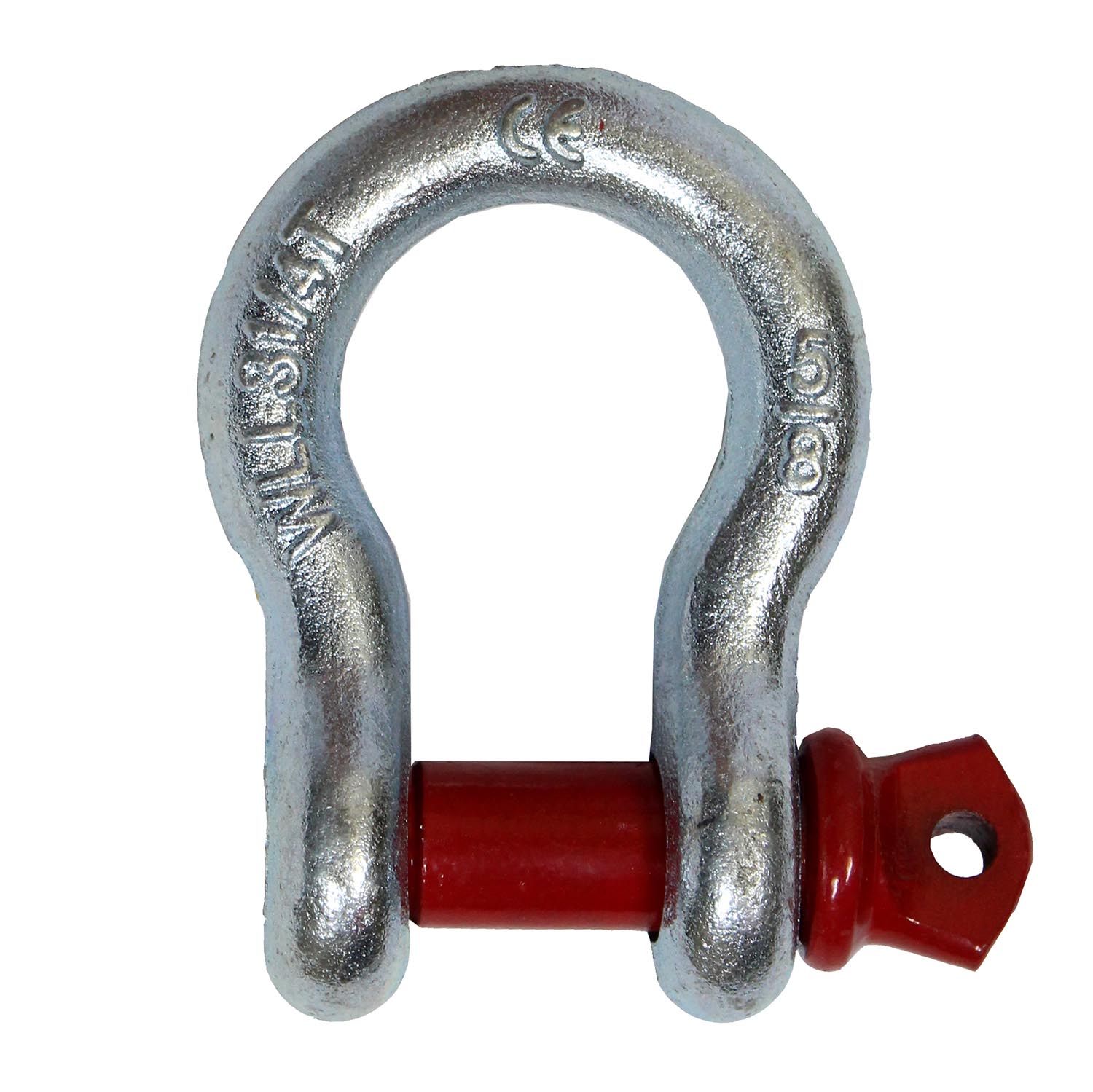

Svorky takelážní tvaru omega typů G209 a G2130 jsou vyrobeny z kvalitní uhlíkové oceli s povlakem odolným proti korozi. Používá se k propojení různých výztužných prvků mezi sebou, včetně při tažení nákladu. G209 je vybaven šroubovým čepem, díky čemuž je vhodný pro práci vyžadující častou změnu příloh. V typu G2130 je použit šroub s maticí a bezpečnostní závlačkou, čímž se zvyšuje spolehlivost konstrukce, protože spojení šroub není citlivý na točivý moment (na rozdíl od šroubu). Také, když je šroub poškozený, zpravidla, může být nahrazen, když u šroubu může dojít k deformaci, V případě poškození vnitřního závitu jeho použití v budoucnu nebude možné. Použití omega-tvarované produkce TOR Industries poskytuje pohodlí a bezpečnost při provádění takelažních prací.Svorky takelážní tvaru omega
Charakteristiky

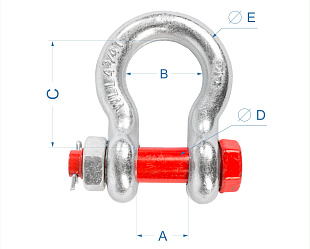

| Nosnost, t | A, mm | B, mm | C, mm | D, mm | E, mm | Hmotnost, kg |
| 0,5 | 11,9 | 19,8 | 28,7 | 7,9 | 6,4 | 0,05 |
| 0,75 | 13,5 | 21,3 | 30,9 | 9,7 | 7,9 | 0,1 |
| 1,0 | 16,8 | 26,1 | 36,6 | 11,2 | 9,7 | 0,15 |
| 1,5 | 19,1 | 29,5 | 42,9 | 12,7 | 11,2 | 0,22 |
| 2,0 | 20,6 | 33,3 | 47,8 | 16,0 | 12,7 | 0,35 |
| 3,25 | 26,9 | 42,9 | 60,5 | 19,1 | 16,0 | 0,76 |
| 4,75 | 31,8 | 50,8 | 71,4 | 22,4 | 19,1 | 1,15 |
| 6,5 | 36,6 | 57,9 | 84,1 | 25,4 | 22,4 | 1,79 |
| 8,5 | 42,9 | 68,3 | 95,3 | 28,7 | 25,4 | 2,57 |
| 9,5 | 45,0 | 73,9 | 108,0 | 31,8 | 28,7 | 3,75 |
| 12,0 | 51,6 | 82,6 | 119,1 | 35,1 | 31,8 | 5,32 |
| 13,5 | 57,2 | 92,2 | 133,4 | 38,1 | 35,1 | 7,19 |
| 17,0 | 60,5 | 98,6 | 140,1 | 41,4 | 38,1 | 9,45 |
| 25,0 | 73,2 | 127,0 | 177,8 | 50,8 | 44,5 | 15,40 |
| 33,0 | 82,6 | 146,1 | 196,9 | 57,2 | 50,8 | 23,74 |
| 55,0 | 104,9 | 184,2 | 266,7 | 70,0 | 66,5 | 38,56 |
| 85,0 | 127,0 | 200,2 | 330,2 | 82,6 | 76,2 | 69,85 |
