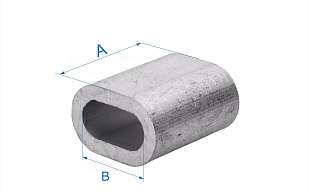

Objímka kabelová DIN3093
Lanová objímka je vyrobena z hliníkové slitiny. Používá se při výrobě lanových závěsů při utěsnění konců ocelového lana stlačením. Použití hliníkových objímek vyráběných TOR industries umožňuje vysoce kvalitní připojení. Při výběru objímky pro lisovaní třeba vzít v úvahu konstrukci lana, jeho průměr, typ lanového jádra, materiál lana, tepelné podmínky provozu závěsného řetězu.
| Průměr lana, mm | A, mm | B, mm | Hmotnost, kg |
| 6,0 | 21,0 | 13,2 | 0,05 |
| 8,0 | 28,0 | 17,6 | 0,06 |
| 9,0 | 32,0 | 19,8 | 0,07 |
| 10,0 | 35,0 | 21,8 | 0,08 |
| 11,0 | 39,0 | 24,2 | 0,09 |
| 12,0 | 42,0 | 26,4 | 0,10 |
| 14,0 | 49,0 | 30,6 | 0,20 |
| 16,0 | 56,0 | 35,0 | 0,30 |
| 18,0 | 63,0 | 39,2 | 0,40 |
| 20,0 | 70,0 | 43,4 | 0,43 |
| 22,0 | 77,0 | 48,6 | 0,46 |
| 24,0 | 84,0 | 52,8 | 0,50 |
| 26,0 | 91,0 | 57,0 | 0,60 |
| 28,0 | 98,0 | 62,0 | 0,90 |
| 30,0 | 105,0 | 66,2 | 1,10 |
| 32,0 | 112,0 | 70,4 | 1,30 |
| 34,0 | 119,0 | 75,6 | 1,70 |
| 36,0 | 126,0 | 79,6 | 1,75 |
| 38,0 | 133,0 | 83,8 | 1,80 |
| 40,0 | 140,0 | 88,0 | 1,84 |
| 42,0 | 147,0 | 92,4 | 2,00 |
| 44,0 | 154,0 | 96,8 | 2,30 |
