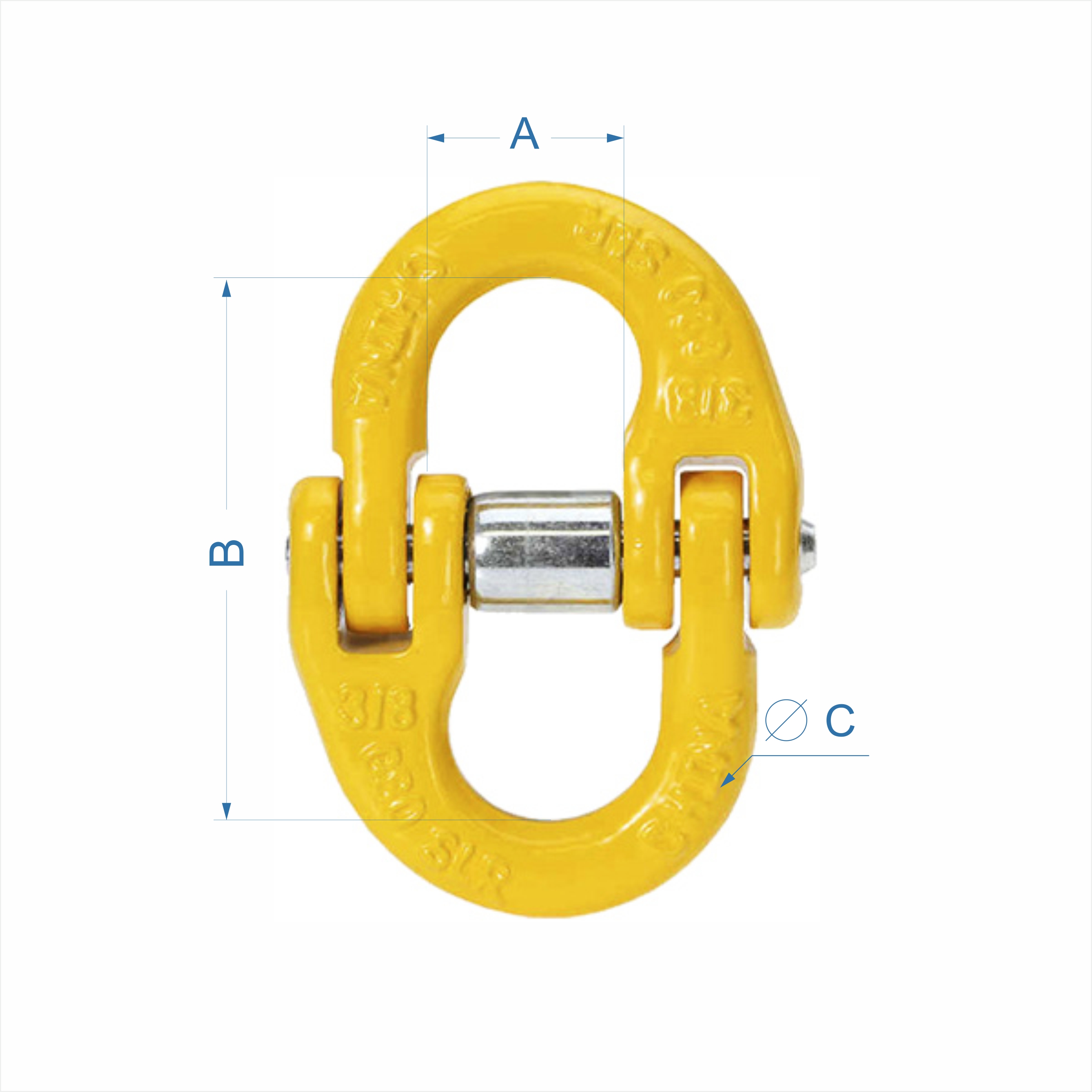

Článek spojovací
Článek spojovací se používá při výrobě řetězových závěsů pro zavěšení na koncových článcích řetězu (oválné koncové spoje, háky) bez vidlicového systému upevnění. Má 4-násobnou bezpečnostní rezervu (pevnost stupně 8). Použití komponent 8. třídy pevnosti TOR Industries umožňuje snížit hmotnost řetězových popruhů při zachování standardních parametrů spolehlivosti.Článek spojovací
Charakteristiky
| Nosnost, t | Pevnost v tahu, t | Řetěz, mm | A, mm | B, mm | C, mm | Hmotnost, kg |
| 1,12 | 4,5 | 6 | 16,2 | 42,0 | 7,0 | 0,08 |
| 2,00 | 8,0 | 7-8 | 20,5 | 58,0 | 8,5 | 0,15 |
| 3,15 | 12,6 | 10 | 28,0 | 68,0 | 10,8 | 0,30 |
| 5,3 | 21,2 | 13 | 30,0 | 90,0 | 15,0 | 0,70 |
| 8,0 | 32,0 | 16 | 36,3 | 101,2 | 19,8 | 1,10 |
| 12,5 | 50,0 | 20 | 44,0 | 117,6 | 24,0 | 1,84 |
| 15,0 | 60,0 | 22 | 51,0 | 136,7 | 26,0 | 3,20 |
| 21,2 | 84,8 | 26 | 58,0 | 161,0 | 30,0 | 4,50 |
| 31,6 | 126,4 | 32 | 67,5 | 197,0 | 37,0 | 9,00 |
