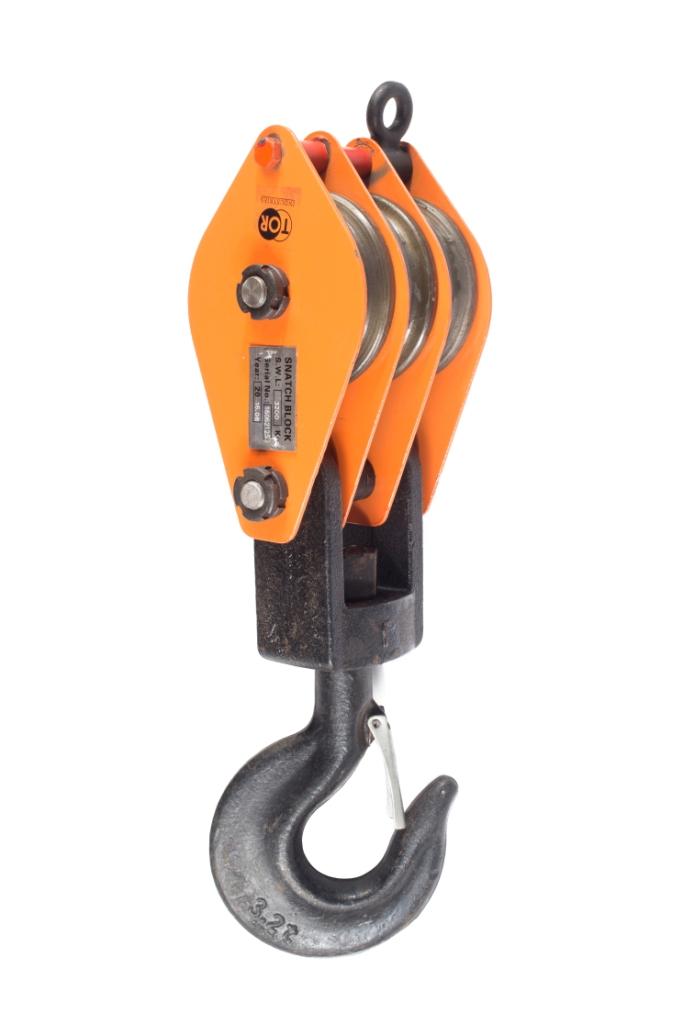

Bloki montażowe 2 i 3 walcowe typu HQG są używane głównie do składania złożonych bloków koła pasowego. W przeciwieństwie do modyfikacji jednowalcowych nie mają opcji składanego policzka. Są one oferowane w dwóch wersjach: z hakiem i z oczkiem (uszkiem). Mogą być wyposażone w dodatkowe technologiczne oczko (uszko), umieszczone z boku grupy krążków. Bloki montażowe 2 i 3 walcowe typu HQG spełniają wymagania jakościowe zawarte w Dyrektywie 2006/42/EC w odniesieniu do Machinery Factsheet for Machinery i posiadają certyfikat CE.
Bloki montażowe wielowalcowe HQG
Bloki montażowe wielowalcowe HQG
Charakterystyki
| Model | Udźwig, t | Liczba rolek | D liny, mm | Wielokrążek D, mm | Masa, kg |
|
z hakiem |
1 | 2 | 6,2-7,7 | 82 | 2,8 |
|
z hakiem |
2 | 2 | 7,7-11,0 | 102 | 5,3 |
|
z hakiem |
3,2 | 2 | 11,0-14,0 | 102 | 10,3 |
|
z hakiem |
3,2 | 3 | 7,7-11,0 | 102 | 8,0 |
|
z hakiem |
5 | 2 | 12,5-15,5 | 160 | 16,0 |
|
z hakiem |
5 | 3 | 11,0-14,0 | 138 | 14,9 |
|
z hakiem |
10 | 2 | 17,0-20,0 | 220 | 40,7 |
|
z hakiem |
10 | 3 | 15,5-18,5 | 220 | 40,0 |
|
z hakiem |
20 | 2 | 26,0-28,0 | 350 | 109,0 |
|
z hakiem |
20 | 3 | 20,0-23,0 | 260 | 90,0 |
| z oczkiem | 1 | 2 | 6,2-7,7 | 82 | 2,6 |
| z oczkiem | 2 | 2 | 7,7-11,0 | 102 | 5,0 |
| z oczkiem | 3,2 | 2 | 11,0-14,0 | 102 | 10,0 |
| z oczkiem | 3,2 | 3 | 7,7-11,0 | 102 | 7,8 |
| z oczkiem | 5 | 2 | 12,5-15,5 | 160 | 15,8 |
| z oczkiem | 5 | 3 | 11,0-14,0 | 138 | 14,5 |
| z oczkiem | 10 | 2 | 17,0-20,0 | 220 | 31,8 |
| z oczkiem | 10 | 3 | 15,5-18,5 | 220 | 31,8 |
| z oczkiem | 20 | 2 | 26,0-28,0 | 350 | 109,0 |
| z oczkiem | 20 | 3 | 20,0-23,0 | 260 | 75,0 |
| z oczkiem | 32 | 2 | 31,0-35,0 | 440 | 87,5 |
| z oczkiem | 32 | 3 | 26,0-28,0 | 350 | 129,0 |
