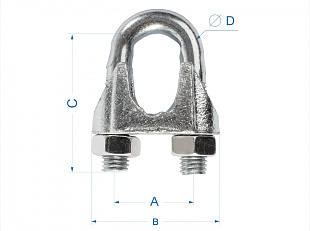

Zacisk linowy DIN741
Zacisk linowy jest zaprojektowany do połączenia gałęzi linowych, w tym podczas tworzenia pętli. Liczba zacisków dla niezawodnego połączenia jest określana przez obliczenia, ale w każdym przypadku muszą być użyte co najmniej trzy zaciski. Rozmiar zacisków jest wybierany na podstawie średnicy liny. Zacisk linowy spełniający wymagania normy DIN741 odnosi się do lekkiej klasy i jest zalecany do stosowania w pracy, która nie przewiduje znacznego natężenia złącza.Zacisk linowy DIN741
Charakterystyki

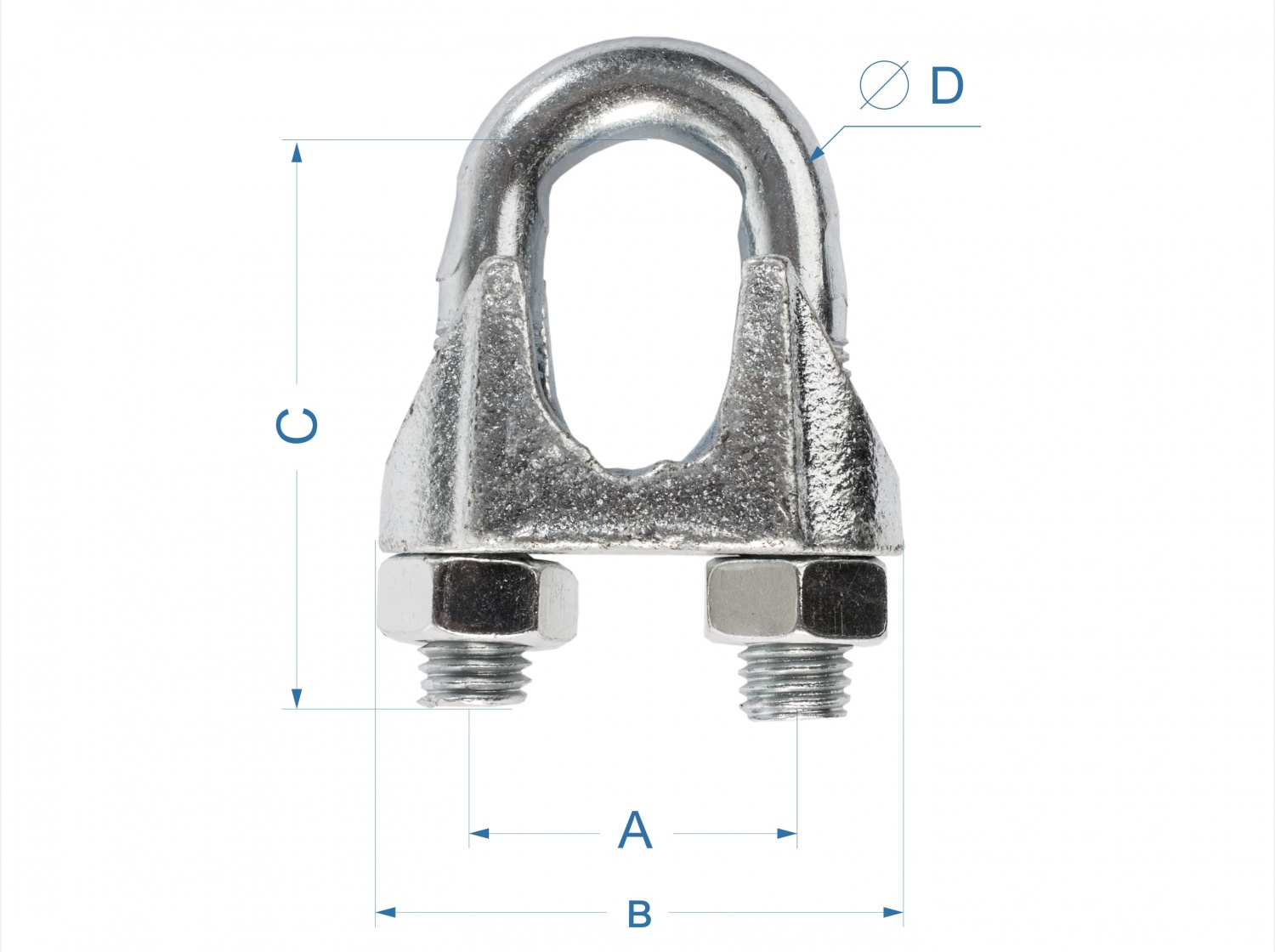

| Lina D, mm | A, mm | B, mm | C, mm | D, mm | Masa, kg |
| 3,0 | 9,0 | 21,0 | 16,0 | 4,0 | 1,4 |
| 5,0 | 11,0 | 23,0 | 19,0 | 5,0 | 1,5 |
| 6,5 | 13,0 | 26,0 | 23,0 | 5,0 | 2,1 |
| 8,0 | 16,0 | 30,0 | 28,0 | 6,0 | 4,1 |
| 10,0 | 19,0 | 34,0 | 34,0 | 8,0 | 6,8 |
| 11,0 | 20,0 | 36,0 | 36,0 | 8,0 | 7,2 |
| 13,0 | 24,0 | 42,0 | 45,0 | 10,0 | 13,0 |
| 14,0 | 25,0 | 44,0 | 47,0 | 10,0 | 13,5 |
| 16,0 | 29,0 | 50,0 | 51,0 | 12,0 | 21,0 |
| 19,0 | 32,0 | 54,0 | 63,0 | 12,0 | 28,0 |
| 22,0 | 37,0 | 61,0 | 71,0 | 14,0 | 40,0 |
| 26,0 | 41,0 | 65,0 | 81,0 | 14,0 | 44,0 |
| 30,0 | 48,0 | 74,0 | 94,0 | 16,0 | 66,0 |
| 34,0 | 52,0 | 80,0 | 104,0 | 16,0 | 85,0 |
| 40,0 | 58,0 | 88,0 | 124,0 | 16,0 | 104,0 |
