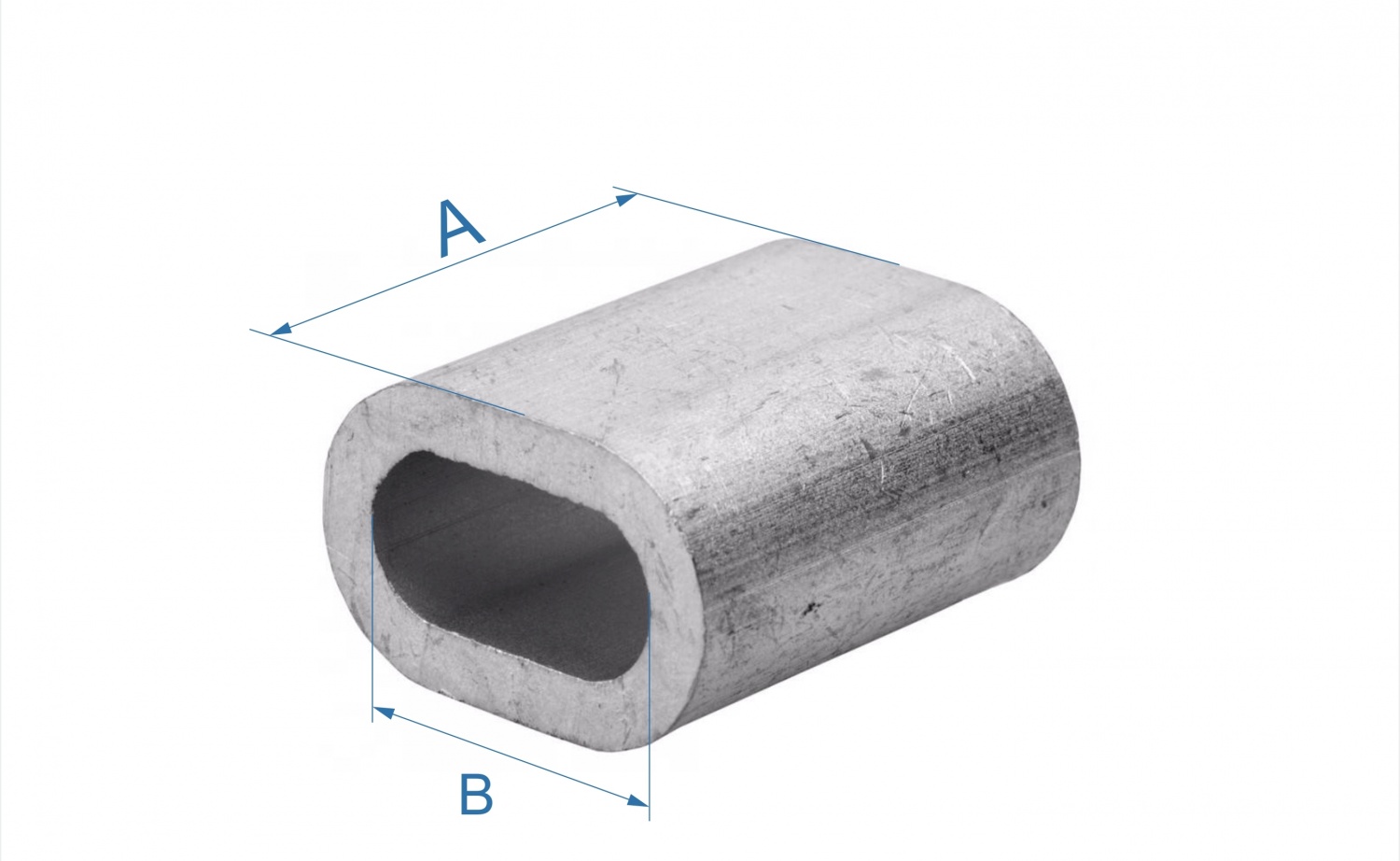

Tuleja linowa DIN3093
Tuleja linowa produkowana jest ze stopu aluminiowego. Wykorzystywana jest do produkcji zawiesi linowych podczas uszczelniania końców lin stalowych poprzez zagniatanie. Zastosowanie aluminiowych tulei produkowanych przez TOR Industries pozwala uzyskać połączenie o wysokiej jakości. Wybierając tuleję do zaciskania, należy wziąć pod uwagę konstrukcję liny, jej średnicę, rodzaj rdzenia liny, materiał liny, termiczne warunki eksploatacji zawiesia.Tuleja linowa DIN3093
Charakterystyki
Średnica liny, mm | A, mm | B, mm | Masa, kg |
6,0 | 21,0 | 13,2 | 0,05 |
8,0 | 28,0 | 17,6 | 0,06 |
9,0 | 32,0 | 19,8 | 0,07 |
10,0 | 35,0 | 21,8 | 0,08 |
11,0 | 39,0 | 24,2 | 0,09 |
12,0 | 42,0 | 26,4 | 0,10 |
14,0 | 49,0 | 30,6 | 0,20 |
16,0 | 56,0 | 35,0 | 0,30 |
18,0 | 63,0 | 39,2 | 0,40 |
20,0 | 70,0 | 43,4 | 0,43 |
22,0 | 77,0 | 48,6 | 0,46 |
24,0 | 84,0 | 52,8 | 0,50 |
26,0 | 91,0 | 57,0 | 0,60 |
28,0 | 98,0 | 62,0 | 0,90 |
30,0 | 105,0 | 66,2 | 1,10 |
32,0 | 112,0 | 70,4 | 1,30 |
34,0 | 119,0 | 75,6 | 1,70 |
36,0 | 126,0 | 79,6 | 1,75 |
38,0 | 133,0 | 83,8 | 1,80 |
40,0 | 140,0 | 88,0 | 1,84 |
42,0 | 147,0 | 92,4 | 2,00 |
44,0 | 154,0 | 96,8 | 2,30 |
