Ogniwo połączeniowe
Ogniwo połączeniowe jest stosowane do produkcji zawiesi łańcuchowych w celu zawieszenia na łańcuch elementów końcowych (owalne ogniwa końcowe, haki), nie opatrzonych mocowaniem widelcowym. Ma 4-krotny margines wytrzymałości na rozerwanie (8 klasa wytrzymałości). Stosowanie komponentów o 8 klasie wytrzymałości pozwala zmniejszyć masę zawiesia łańcuchowego przy zachowaniu wymaganych parametrów niezawodności.Ogniwo połączeniowe
Charakterystyki
|
Udźwig, t |

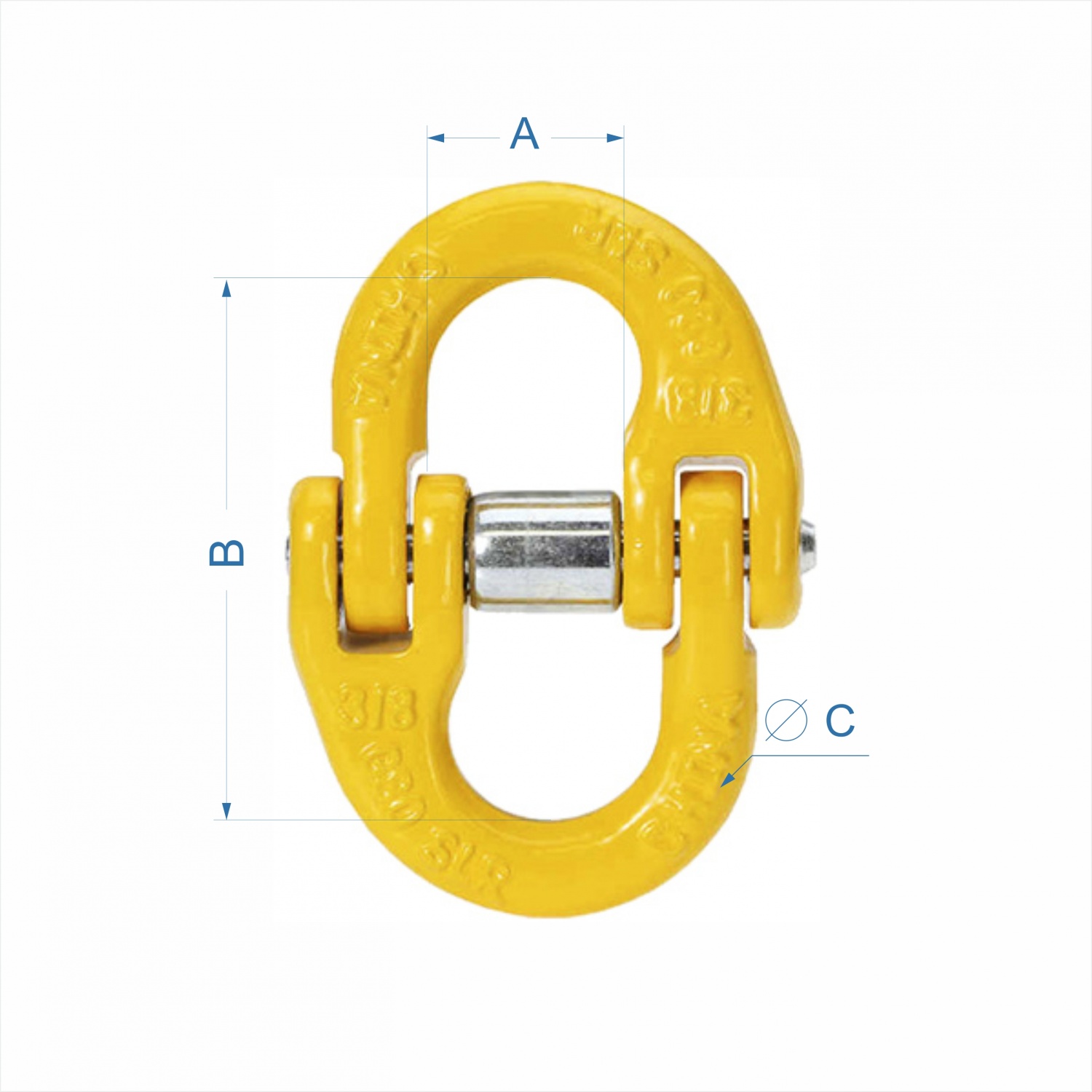

Moc zrywania, t | Łańcuch, mm | A, mm | B, mm | C, mm | Masa, kg |
| 1,12 | 4,5 | 6 | 16,2 | 42,0 | 7,0 | 0,08 |
| 2,00 | 8,0 | 7-8 | 20,5 | 58,0 | 8,5 | 0,15 |
| 3,15 | 12,6 | 10 | 28,0 | 68,0 | 10,8 | 0,30 |
| 5,3 | 21,2 | 13 | 30,0 | 90,0 | 15,0 | 0,70 |
| 8,0 | 32,0 | 16 | 36,3 | 101,2 | 19,8 | 1,10 |
| 12,5 | 50,0 | 20 | 44,0 | 117,6 | 24,0 | 1,84 |
| 15,0 | 60,0 | 22 | 51,0 | 136,7 | 26,0 | 3,20 |
| 21,2 | 84,8 | 26 | 58,0 | 161,0 | 30,0 | 4,50 |
| 31,6 | 126,4 | 32 | 67,5 | 197,0 | 37,0 | 9,00 |
