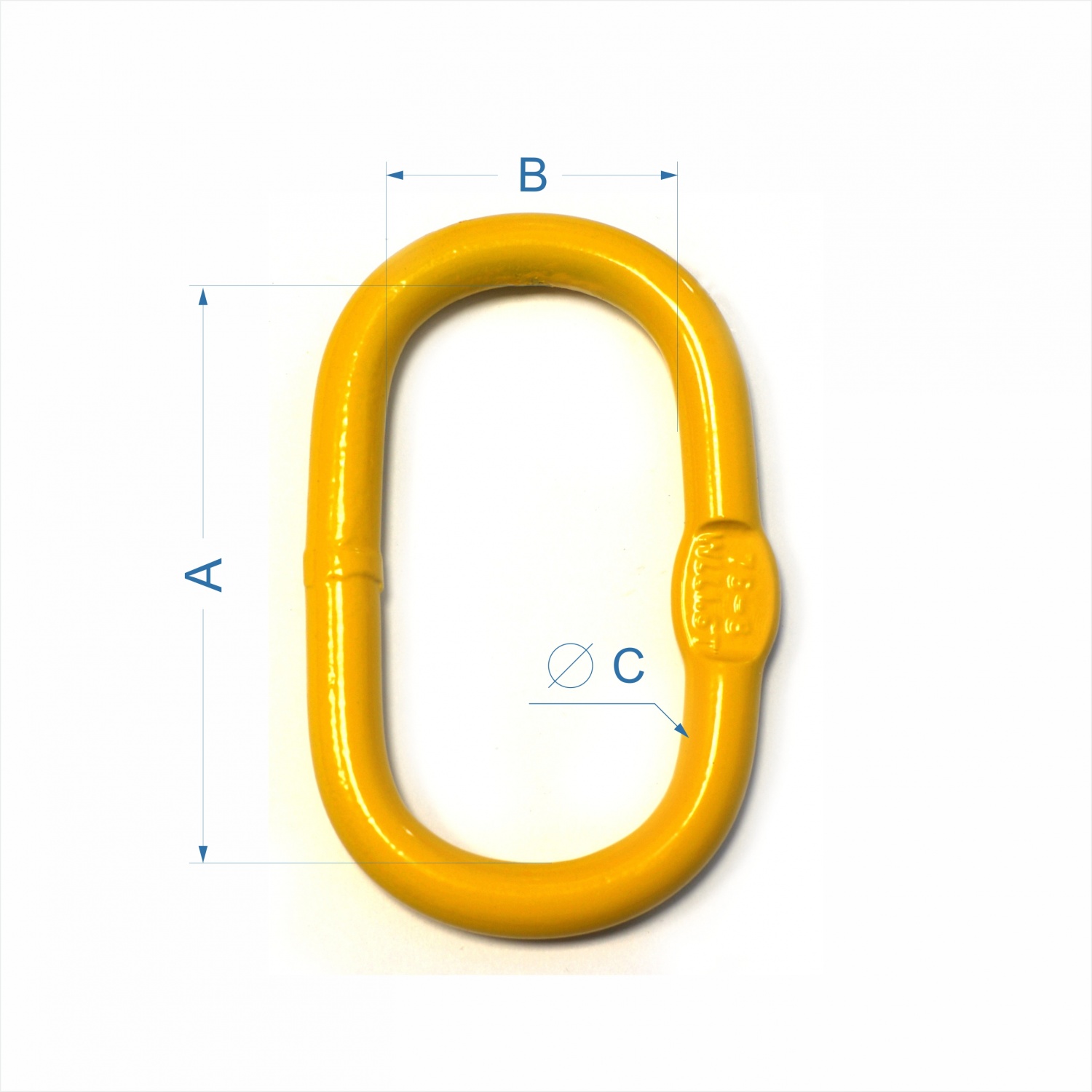

Ogniwo owalne
Ogniwo owalne ma 4-krotny margines wytrzymałości na rozerwanie (8 klasa wytrzymałości). Jest wykorzystywane jako element końcowy do produkcji zawiesi łańcuchowych, a także podczas wykonywania prac holowniczych i montowniczych. Stosowanie komponentów o 8 klasie wytrzymałości pozwala zmniejszyć masę zawiesia łańcuchowego przy zachowaniu wymaganych parametrów niezawodności.Ogniwo owalne
Charakterystyki
|
Udźwig, t |
Moc zrywania, t | Łańcuch, mm | A, mm | B, mm | C, mm | Masa, kg |
| 1,60 | 6,4 | 6 | 110,0 | 60,0 | 13,0 | 0,34 |
| 2,12 | 8,5 | 7 | 110,0 | 60,0 | 16,0 | 0,54 |
| 3,15 | 12,6 | 8 | 135,0 | 75,0 | 18,0 | 0,82 |
| 5,3 | 21,2 | 10 | 160,0 | 90,0 | 22,0 | 1,50 |
| 8,0 | 32,0 | 13 | 180,0 | 100,0 | 26,0 | 2,32 |
| 11,2 | 44,8 | 16 | 200,0 | 110,0 | 32,0 | 3,95 |
| 13 | 52,0 | 16-18 | 200,0 | 110,0 | 32,0 | 5,10 |
| 14,0 | 56,0 | 18 | 260,0 | 140,0 | 36,0 | 6,34 |
| 17,0 | 68,0 | 20 | 300,0 | 160,0 | 40,0 | 8,96 |
| 21,2 | 84,8 | 22 | 340,0 | 180,0 | 45,0 | 12,80 |
| 31,5 | 126,0 | 26 | 350,0 | 190,0 | 50,0 | 16,55 |
| 45,0 | 180,0 | 32 | 400,0 | 200,0 | 56,0 | 23,28 |
| 56,0 | 224,0 | 36 | 430,0 | 220,0 | 63,0 | 32,00 |
| 63,0 | 252,0 | 40 | 460,0 | 250,0 | 72,0 | 45,76 |
| 85,5 | 342,0 | 45 | 500,0 | 270,0 | 80,0 | 52,00 |
