Втулка канатная DIN3093
Втулка канатная изготавливается из алюминиевого сплава. Используется при изготовлении канатных стропов при заделке концов стального каната методом опрессовки. Применение алюминиевых втулок производства TOR industries позволяет добиться высокого качества соединения. При выборе втулки для опрессовки нужно учитывать конструкцию каната, его диаметр, тип сердечника каната, материал каната, температурные условия эксплуатации стропа.

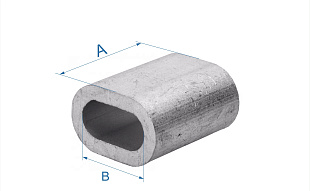

| Диаметр каната, мм | A, мм | B, мм | Вес, кг |
| 6,0 | 21,0 | 13,2 | 0,05 |
| 8,0 | 28,0 | 17,6 | 0,06 |
| 9,0 | 32,0 | 19,8 | 0,07 |
| 10,0 | 35,0 | 21,8 | 0,08 |
| 11,0 | 39,0 | 24,2 | 0,09 |
| 12,0 | 42,0 | 26,4 | 0,10 |
| 14,0 | 49,0 | 30,6 | 0,20 |
| 16,0 | 56,0 | 35,0 | 0,30 |
| 18,0 | 63,0 | 39,2 | 0,40 |
| 20,0 | 70,0 | 43,4 | 0,43 |
| 22,0 | 77,0 | 48,6 | 0,46 |
| 24,0 | 84,0 | 52,8 | 0,50 |
| 26,0 | 91,0 | 57,0 | 0,60 |
| 28,0 | 98,0 | 62,0 | 0,90 |
| 30,0 | 105,0 | 66,2 | 1,10 |
| 32,0 | 112,0 | 70,4 | 1,30 |
| 34,0 | 119,0 | 75,6 | 1,70 |
| 36,0 | 126,0 | 79,6 | 1,75 |
| 38,0 | 133,0 | 83,8 | 1,80 |
| 40,0 | 140,0 | 88,0 | 1,84 |
| 42,0 | 147,0 | 92,4 | 2,00 |
| 44,0 | 154,0 | 96,8 | 2,30 |
