Szakle w kształcie G

Szakle w kształcie G

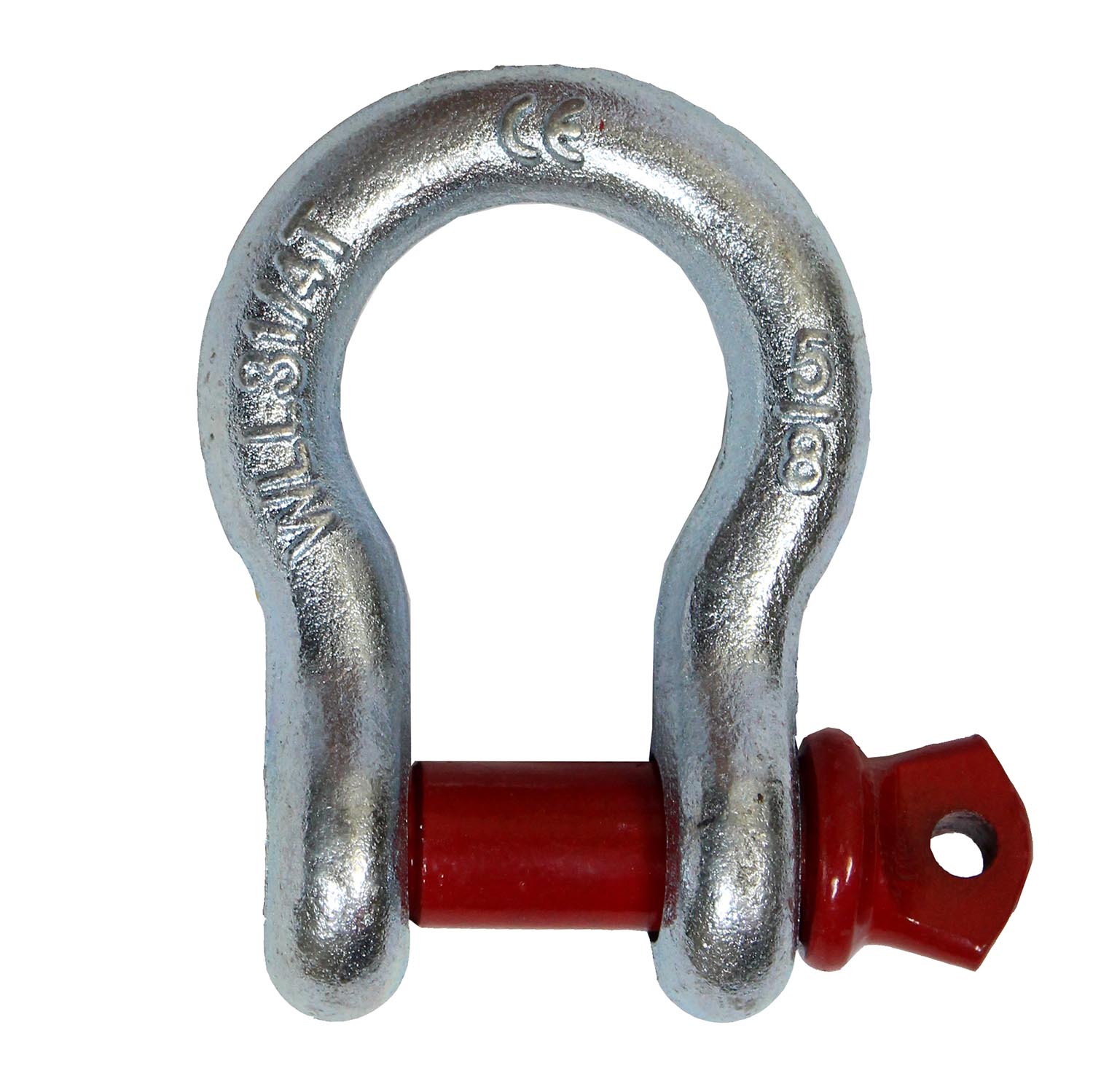

Szakle typu G209 i G2130 wykonywane są z wysokiej jakości stali węglowej ze stabilną powłoką antykorozyjną. Służą do łączenia między sobą różnych elementów osprzętu szaklowego, w tym także do holowania ładunków. Zszywki typu G209 są wyposażone w kołek gwintowany, co czyni go wygodnym podczas przeprowadzenia prac, wymagających częstej zmiany zapięć. W typie G2130 wykorzystuje się śrubę z nakrętką i zawleczką zabezpieczającą, co zwiększa niezawodność konstrukcji, ponieważ połączenie śrubowe nie jest wrażliwe na moment obrotowy (w przeciwieństwie do połączenia śrubowego). Ponadto, jeśli śruba została uszkodzona, łatwo może być wymieniona, podczas gdy odkształcenie śruby może z kolei spowodować uszkodzenie gwintu wewnętrznego, i dalsze użycie takieg zszywki będzie niemożliwe w przyszłości. Wykorzystywanie szakli w kształcie G produkcji TOR Industries zapewnia wygodę i bezpieczeństwo podczas wykonywania prac montowniczych.

Charakterystyki

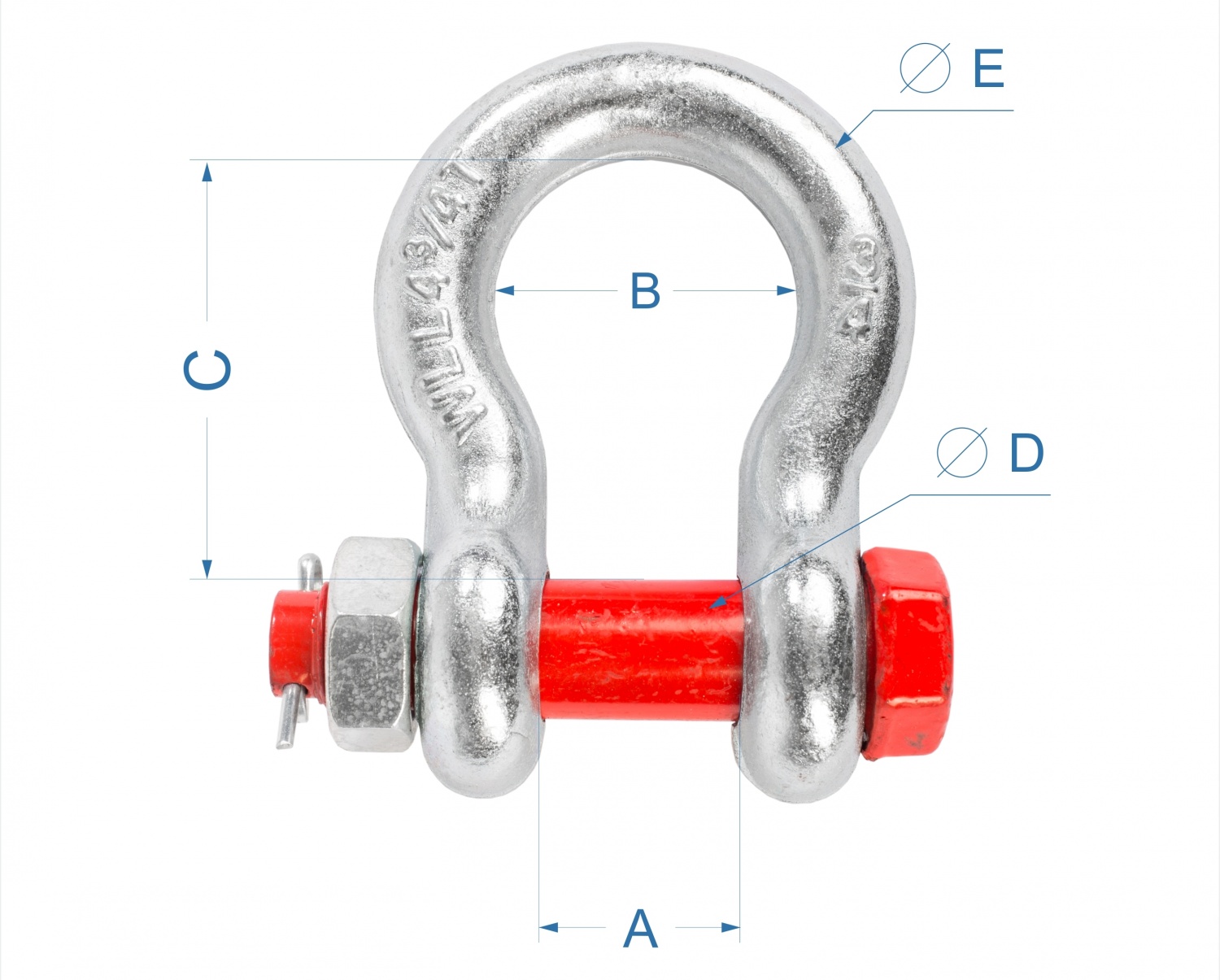

Udźwig, t	A, mm	B, mm	C, mm	D, mm	E, mm	Masa, kg
0,5	11,9	19,8	28,7	7,9	6,4	0,05
0,75	13,5	21,3	30,9	9,7	7,9	0,1
1,0	16,8	26,1	36,6	11,2	9,7	0,15
1,5	19,1	29,5	42,9	12,7	11,2	0,22
2,0	20,6	33,3	47,8	16,0	12,7	0,35
3,25	26,9	42,9	60,5	19,1	16,0	0,76
4,75	31,8	50,8	71,4	22,4	19,1	1,15
6,5	36,6	57,9	84,1	25,4	22,4	1,79
8,5	42,9	68,3	95,3	28,7	25,4	2,57
9,5	45,0	73,9	108,0	31,8	28,7	3,75
12,0	51,6	82,6	119,1	35,1	31,8	5,32
13,5	57,2	92,2	133,4	38,1	35,1	7,19
17,0	60,5	98,6	140,1	41,4	38,1	9,45
25,0	73,2	127,0	177,8	50,8	44,5	15,40
33,0	82,6	146,1	196,9	57,2	50,8	23,74
55,0	104,9	184,2	266,7	70,0	66,5	38,56
85,0	127,0	200,2	330,2	82,6	76,2	69,85
